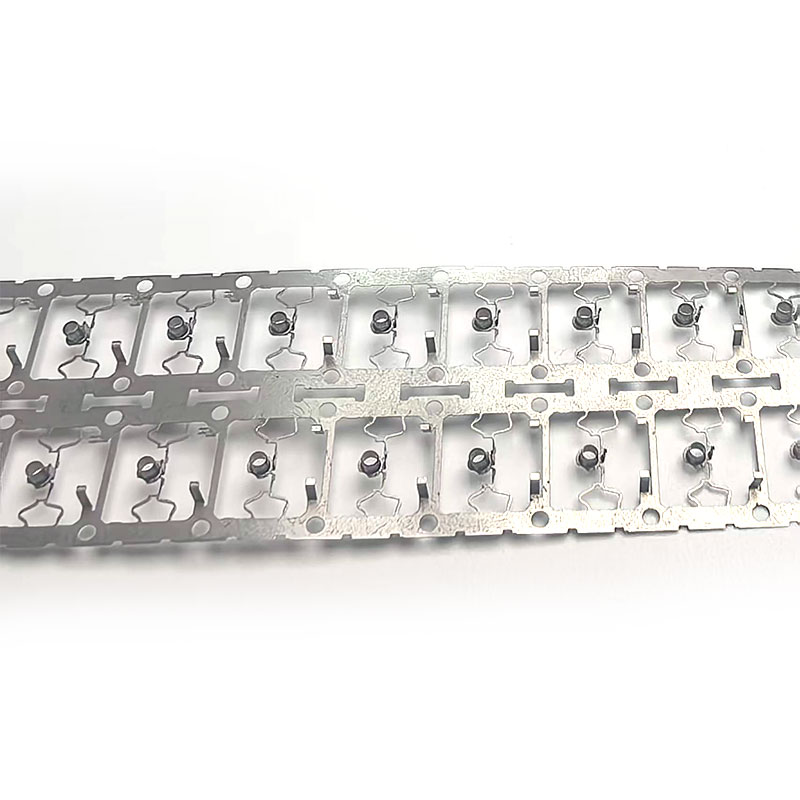

Електронски делови за прецизно штанцувањесе од суштинско значење за производство на компактни, проводни и многу прецизни компоненти што се користат во конектори, сензори, автомобилска електроника и комуникациски уреди.Киренкомбинира прецизно печатење со технологијата EDM за производство на сложени метални компоненти со димензионални толеранции до ±0,005 mm, поддржувајќи го и развојот на прототипот и производството со голем волумен.
Како што електронските производи стануваат помали, потенки и поинтегрирани, на производителите им се потребни метални компоненти кои можат да одржуваат тесни димензии додека обезбедуваат стабилна спроводливост, механичка сила и сигурни перформанси на склопувањето. Електронското прецизно печат обезбедува ефикасен начин за формирање на терминали, компоненти за контакт, заштитни делови, пружински елементи и други сложени метални конструкции на производна скала. Со комбинирање на производство на мувла EDM, прецизно печат, интелигентна проверка и контрола на процесот, Qiren обезбедува приспособени решенија за електроника, автомобилска електроника, медицинска опрема и комуникациски апликации. Нејзината пријавена способност за толеранција на димензии од ±0,005 mm, приспособливоста на материјалот и контролата на квалитетот на површината го прават прецизното печатење погодно за тешки апликации за електронски компоненти.
Содржина
- Зошто се важни деловите за електронско прецизно печат?
- Кои се главните предности?
- Кои материјали може да се користат?
- Како се произведуваат прецизните делови за печат?
- Каде се користат?
- Како купувачите да изберат добавувач за прецизно печат?
- Најчесто поставувани прашања
- Заклучок
Зошто се важни деловите за електронско прецизно печат?
Современите електронски производи се повеќе зависат од минијатурните метални компоненти. Терминалот на конекторот, заштитниот елемент, контактната пружина, компонентата на батеријата или спроводливата потпора може да бидат само дел од големината на конвенционалната механичка компонента, но сепак може директно да влијае на перформансите на целосниот производ.
Ова е причината зошто прецизното печатење е повеќе од едноставно сечење и формирање на лим. Процесот на производство мора да ја контролира прецизноста на димензиите, деформацијата на материјалот, брусите, квалитетот на површината и повторливоста. За електронски апликации, дури и мало димензионално отстапување може да влијае на притисокот на контактот, силата на вметнување, електричната спроводливост, усогласувањето на склопот или животниот век на производот.
Според информациите за производот на Qiren, неговата операција на штанцување комбинира EDM обработка на мувла со прецизни технологии за печат и инспекција. Компанијата наведува дека нејзиниот процес може да постигне толеранции до ± 0,005 mm за соодветни апликации, вклучувајќи делови во сложена форма, компоненти со микро-дупки и ултра тенки материјали под 0,1 mm.
Оваа комбинација го прави прецизното печатење особено вредно кога на производителите им се потребни повторливи компоненти во големи количини без да се жртвува димензионалната конзистентност.
Кои се главните предности на деловите за електронско прецизно печат?
1. Висока димензионална точност
Прецизните електронски компоненти често бараат строго контролирани димензии за да се вклопат во минијатурни склопови. Напредниот дизајн на матрицата, обработката на EDM и параметрите за контролирано печат може да ги намалат димензионалните варијации и да ја подобрат конзистентноста од дел до дел.
За терминалите на конекторот и другите спроводливи компоненти, прецизноста на димензиите директно влијае на перформансите на парењето. Конзистентната геометрија им помага на производителите да одржуваат предвидлива сила на вметнување, позиционирање на контактот и компатибилност на склопот.
2. Способност за сложена геометрија
Традиционалните процеси на печат може да се соочат со ограничувања кога компонентите содржат длабоки жлебови, остри агли, скалести дупки, тесни делови или други сложени карактеристики. Алатката со помош на EDM може да помогне да се создадат пософистицирани структури на матрици за овие тешки геометрии.
- Микро дупки и тесни слотови
- Скалени и вдлабнати структури
- Фини области за контакт
- Карактеристики со остар агол
- Ултра тенки метални компоненти
- Мали пружини и проводни структури
3. Ефикасно масовно производство
Штом матрицата за печат ќе биде развиена и потврдена, процесот може да произведе големи количини на конзистентни делови со релативно кратко време на циклус. Ова го прави прецизното печатење особено привлечно за производителите на електроника со стабилен обем на производство.
4. Подобар квалитет на површината
Состојбата на површината е критична за електричните и механичките компоненти. Прекумерните бруси, гребнатини, деформации или груби површини може да создадат проблеми со склопувањето или негативно да влијаат на спроводливоста и отпорноста на абење.
Кирен ја опишува употребата на бесконтактна технологија за обработка на EDM и обработка на огледало за тешки апликации, со пријавена грубост на површината под Ra0,2 μm под применливи услови за обработка.
Кои материјали може да се користат?
Изборот на материјалот треба да се заснова на спроводливост, јачина, отпорност на корозија, цврстина, карактеристики на пружините, однесување на формирање, работна температура и барања за конечна примена.
| Тип на материјал | Типични карактеристики | Потенцијални апликации |
|---|---|---|
| Бакарни легури | Добра електрична спроводливост и формабилност | Терминали, контакти, спроводливи компоненти |
| Нерѓосувачки челик | Сила, отпорност на корозија, издржливост | Електронски куќишта, пружини, структурни компоненти |
| Титаниум | Висок сооднос сила-тежина и отпорност на корозија | Специјализирани електронски и медицински компоненти |
| Легури со висока цврстина | Отпорност на абење и механичка стабилност | Потребни се прецизни компоненти и делови поврзани со алати |
Изборот на правилен материјал, исто така, влијае на животниот век на матрицата и трошоците за производство. Материјалите со висока цврстина или цврстина може да бараат специјализирани стратегии за обработка и обработка, што ја прави инженерската анализа важна пред масовното производство.
Како се произведуваат прецизните делови за печат?
Сигурен проект за прецизно печат обично започнува долго пред првото производство. Цртежот на компонентите, спецификацијата на материјалот, барањата за толеранција, завршетокот на површината, годишниот волумен и околината за примена треба да се прегледаат во текот на инженерската фаза.
Чекор 1: Анализа на производи и цртежи
Инженерите ја оценуваат геометријата, толеранциите, дебелината на материјалот, насоката на формирање, критичните димензии и потенцијалните производствени ризици. Раната анализа на дизајнот може да помогне да се идентификуваат карактеристиките кои можат да создадат деформација, пукање, прекумерни бруси или тешко одржување на алатот.
Чекор 2: Прецизен дизајн на матрица
Матрицата за печат одредува колку точно може да се формира конечната компонента. За сложени електронски делови, EDM обработката може да се користи за создавање фини структури и високопрецизни карактеристики на матрицата.
Чекор 3: Подготовка на материјалот
Избраната метална лента или лим мора да ја исполнува потребната дебелина, механички својства и состојба на површината. Конзистентноста на материјалот е особено важна кога се вклучени исклучително тесни толеранции.
Чекор 4: Стапкање и формирање
За време на производството, материјалот поминува низ контролирани операции на печат за да се постигнат карактеристики на сечење, виткање, удирање, формирање или прогресивни карактеристики. Стабилните параметри на процесот помагаат да се одржи повторливост низ целата производна серија.
Чекор 5: Димензионална и површинска инспекција
Инспекцијата ги проверува критичните димензии и ги открива потенцијалните дефекти. Qiren известува дека користи тридимензионална мерна опрема, опрема за оптичка инспекција и тестирање на цврстина како дел од неговиот процес за контрола на квалитетот. Извештаите за квалитетот на серијата, исто така, можат да поддржат следливост на производството и прифаќање на клиентите.
Каде се користат?
Електронските компоненти за прецизно печат се користат во повеќе индустрии бидејќи можат да комбинираат мали димензии со висока повторливост и функционална сигурност.
Електроника за широка потрошувачка
Паметните телефони, лаптопите, уредите за носење и другите компактни производи бараат минијатурни метални компоненти кои точно се вклопуваат во ограничените внатрешни простори. Апликациите може да вклучуваат држачи за SIM-картички, компоненти за интерфејс Type-C, контактни терминали и метални конструкции поврзани со FPC.
Автомобилска електроника
Зголемената употреба на електронски контролни системи и електрични возила ја зголеми побарувачката за прецизни спроводливи и механички компоненти. Потенцијалните апликации вклучуваат компоненти поврзани со батерии, релејни пружини, терминали, компоненти на сензори и системи за електрично поврзување.
Медицинска опрема
Медицинските помагала може да бараат минијатурни компоненти со контролирани димензии и сигурен квалитет на површината. Металните делови со прецизно печат може да се користат во компоненти на микро-инструменти, куќишта на уреди и други специјализирани склопови каде што димензионалната конзистентност е од суштинско значење.
Комуникациска опрема
Уредите за комуникација и електронските склопови со висока густина се потпираат на точни конектори и спроводливи компоненти. Прецизното печат може да го поддржи производството на компактни контактни структури кои бараат конзистентна геометрија при постојано склопување.
Како купувачите да изберат добавувач за прецизно печат?
Изборот на вистинскиот снабдувач не е само прашање на споредување на единечните цени. За прецизни електронски компоненти, способноста за алати, системите за инспекција, материјалното искуство, инженерската поддршка и приспособливоста на производството може да имаат поголемо влијание врз вкупните трошоци на проектот.
Пред да направат нарачка, купувачите треба да ги проценат следните точки:
- Димензионална способност:Потврдете дали добавувачот може постојано да ги исполнува бараните толеранции.
- Експертиза за алати:Прегледајте го дизајнот на добавувачот, EDM, одржувањето и можностите за оптимизација.
- Материјално искуство:Проверете дали производителот ја разбира избраната легура на бакар, нерѓосувачки челик, титаниум или друг материјал.
- Способност за инспекција:Проверете дали критичните димензии може да се измерат со користење на соодветна CMM, оптичка или друга опрема за инспекција.
- Приспособливост на производството:Осигурете се дека добавувачот може да премине од прототип или пробни серии кон стабилно масовно производство.
- Документација за квалитет:Побарајте извештаи за инспекција и јасно дефинирани критериуми за прифаќање.
- Инженерска комуникација:Одговорен технички тим може да ги намали непотребните ревизии на алатките и доцнењата во производството.
Кирен наведува дека неговата операција за печат поддржува и пробно производство во мали серии и производство во поголем обем. Информациите за неговото производство, исто така, нагласуваат објект од 3.000 квадратни метри, повеќе од 50 вработени и тим за истражување и развој кој претставува приближно 15% од нејзината работна сила. Компанијата известува за извоз во повеќе од 20 земји и региони.
Најчесто поставувани прашања
Кои се деловите за електронско прецизно печат?
Електронските делови за прецизно печат се прецизно формирани метални компоненти произведени преку процеси на прецизно печат за електронски и електромеханички апликации. Тие можат да вклучуваат терминали, контакти, пружини, заштитни компоненти, проводни потпори и други минијатурни делови.
Каква толеранција може да се постигне со прецизното печатење?
Достижливата толеранција зависи од материјалот, геометријата, дебелината, дизајнот на алати и условите за производство. Qiren известува за димензионални толеранции до ±0,005 mm за соодветни апликации за прецизно печат. Вистинските толеранции треба да се потврдат во однос на цртежот на специфичниот дел.
Дали може да се приспособат сложените електронски компоненти?
Да. Прилагодено прецизно печатење може да се развие околу цртежите на клиентите, 3D моделите, спецификациите на материјалите, димензиите, толеранциите, барањата на површината и обемот на производство. Производството на матрици со помош на EDM е особено корисно за сложени структури кои тешко се произведуваат со конвенционален алат.
Кои индустрии користат прецизни компоненти за електронско печат?
Главните области на примена вклучуваат електроника за широка потрошувачка, автомобилска електроника, медицинска опрема, комуникациска опрема, производи за паметни домови и други прецизни електронски склопови.
Како можам да побарам понуда?
Обезбедувањето на 2D цртеж или 3D CAD датотека, информации за материјалот, годишното количество, критичните толеранции, барањата за завршна обработка на површината и очекуваниот распоред за испорака може да му помогнат на производителот да го оцени проектот и да подготви попрецизна понуда.
Заклучок
Како што електронските уреди продолжуваат да стануваат помали и пософистицирани, прецизноста на производството станува сè поважна. Електронското прецизно печат обезбедува практична комбинација на димензионална конзистентност, способност за формирање комплекс, флексибилност на материјалот, квалитет на површината и скалабилно производство. Со алатирање со помош на EDM, контролирано печат и систематска проверка, производителите можат да произведуваат минијатурни метални компоненти кои ги задоволуваат барањата за електронско склопување.
Кирен комбинира прецизно инженерство на мувла, EDM обработка, печат и инспекциски способности за поддршка на приспособени проекти за електронски компоненти од развој на алатки до производство. Ако набавувате метални компоненти со висока прецизност за конектори, автомобилска електроника, медицински уреди, опрема за комуникација или други прецизни склопови,контактирајте со насда разговарате за вашите цртежи, материјали, толеранции, обем на производство и приспособени барања за печат.
